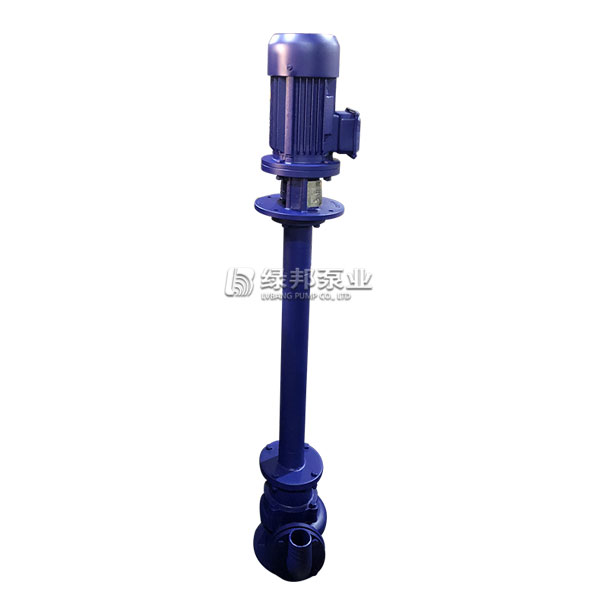

YW液下無堵塞排污泵

1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。

2、單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。

3、降低維修成本：采用新材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。

4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。

說明書在線閱讀液下泵實物圖產品安裝圖紙

下一個產品：YW型不銹鋼液下式排污泵

上一個產品：沒有了

YW液下無堵塞排污泵產品概述

YW液下式排污泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,并采用獨特的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式污水泵的技術條件》標準。

YW液下無堵塞排污泵產品特點

1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。

2、單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。

3、降低維修成本：采用新材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。

4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。

YW液下無堵塞排污泵工作條件

流量：2～850 m3/h

揚程范圍：3～45m

額定轉速n：1450～2900r/min

介質溫度：－15℃～+60℃

介質密度：≤1.3×103kg/m3

介質PH值：5～9

系統高工作壓力：≤0.6Mpa

YW液下無堵塞排污泵結構圖

序號	部件名稱	序號	部件名稱
1	電機	5	主軸
2	聯軸器	6	機械密封
3	電機支架	7	泵體
4	出水管	8	葉輪

YW液下無堵塞排污泵用途

企業單位廢水排放。城市污水處理廠排放系統。地鐵、地下室、人防系統排水站。醫院、賓館、高層建筑污水排放。住宅區的污水排水站。市政工程，建筑工地中稀泥漿的排放。自來水廠的給水裝置。YW液下排污泵養殖場污水排放及農村農田灌溉。YW液下排污泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。YW液下排污泵使用條件水溫≤ 60℃，液體PH值為4～10。

YW液下無堵塞排污泵性能參數

序號	型　　號	口徑(mm)	流量（m3/h）	揚程（m）	轉速（r/min）	功率（kw）	效率（%）	水泵電器控制器	自動耦合器配wq
1	25yw8-22-1.1	25	8	22	2825	1.1	38.1	qzd-1.1	/
2	32yw12-15-1.1	32	12	15	2825	1.1	40	qzd-1.1	/
3	40yw15-15-1.5	40	15	15	2840	1.5	45.1	qzd-1.5	40
4	40yw15-30-2.2	40	15	30	2840	2.2	18	qzd-2.2	40
5	50yw20-7-0.75	50	20	7	1390	0.75	54	qzd-0.75	40
6	50yw10-10-0.75	50	10	10	1390	0.75	56	qzd-0.75	50
7	50yw20-15-1.5	50	20	15	2840	1.5	55	qzd-1.5	50
8	50yw15-25-2.2	50	15	25	2840	2.2	56	qzd-2.2	50
9	50yw18-30-3	50	18	30	2880	3.0	58	qzd-3.0	50
10	50yw25-32-5.5	50	25	32	2900	5.5	53	qzd-5.5	50
11	50yw20-40-7.5	50	20	40	2900	7.5	55	qzd-7.5	50
12	65yw25-15-2.2	65	25	15	2840	2.2	52	qzd-2.2	50
13	65yw37-13-3	65	37	13	2880	3.0	55	qzd-3.0	65
14	65yw25-30-4	65	25	30	2890	4.0	58	qzd-4.0	65
15	65yw30-40-7.5	65	30	40	2900	7.5	56	qzd-7.5	65
16	65yw35-50-11	65	35	50	2930	11	60	qzd-11	65
17	65yw35-60-15	65	35	60	2930	15	63	qzd-15	65
18	80yw40-7-2.2	80	40	7	1420	2.2	52	qzd-2.2	65
19	80yw43-13-3	80	43	13	2880	3.0	50	qzd-3.0	80
20	80yw40-15-4	80	40	15	2890	4.0	57	qzd-4.0	80
21	80yw65-25-7.5	80	65	25	2900	7.5	56	qzd-7.5	80
22	100yw80-10-4	100	80	10	1440	4.0	62	qzd-4.0	80
23	100yw110-10-5.5	100	110	10	1440	5.5	66	qzd-5.5	100
24	100yw100-15-7.5	100	100	15	1440	7.5	67	qzd-7.5	100
25	100yw85-20-7.5	100	85	20	1400	7.5	68	qzd-7.5	100
26	100yw100-25-11	100	100	25	1460	11	65	jj1-11	100
27	100yw100-30-15	100	100	30	1470	15	66	jj1-26	100
28	100yw100-35-18.5	100	100	35	1460	18.5	65	jj1-18.5	100
29	125yw130-15-11	125	130	15	1460	11	62	jj1-11	100
30	125yw130-25-15	125	130	20	1440	15	63	jj1-15	125
31	150yw145-6-7.5	150	145	6	1470	7.5	63	qzd7.5	125
32	150yw180-15-15	150	180	15	1470	15	65	jj1-15	150
33	150yw180-20-18.5	150	180	20	1470	18.5	75	jj1-18.5	150
34	150yw180-25-22	150	180	25	1470	22	76	jj1-22	150
35	150yw130-30-22	150	130	30	1470	22	75	jj1-22	150
36	150yw180-30-30	150	180	30	970	30	73	jj1-30	150
37	150yw200-30-37	150	200	30	970	37	70	jj1-37	150
38	200yw300-7-11	200	300	7	1470	11	73	jj1-11	150
39	200yw250-11-15	200	250	11	1470	15	74	jj1-15	200
40	200yw400-10-22	200	400	10	1470	22	76	jj1-22	200
41	200yw400-13-30	200	400	13	1470	30	73	jj1-30	200
42	200yw250-11-15	200	250	15	1470	18.5	72	jj1-18.5	200
43	200yw300-15-22	200	300	15	1470	22	73	jj1-22	200
44	200yw250-22-30	200	250	22	1470	30	71	jj1-30	200
45	200yw350-25-37	200	350	25	1470	37	75	jj1-37	200
46	200yw400-30-55	200	400	30	1480	55	70	jj1-55	200
47	250yw600-9-30	250	600	9	980	30	74	jj1-30	250
48	250yw600-12-37	250	600	12	1480	37	78	jj1-37	250
49	250yw600-15-45	250	600	15	1480	45	75	jj1-45	250
50	250yw600-20-55	250	600	20	1480	55	73	jj1-55	250
51	250yw600-25-75	250	600	25	1480	75	73	jj1-75	250
52	300yw800-12-45	300	800	12	1480	45	76	jj1-45	300
53	300yw500-15-45	300	500	15	980	45	70	jj1-45	300
54	300yw800-15-55	300	800	15	980	55	73	jj1-55	300
55	300yw600-20-55	300	600	20	980	55	75	jj1-55	300
56	300yw800-20-75	300	800	20	980	75	78	jj1-75	300
57	300yw950-20-90	300	950	20	980	90	80	jj1-90	300
58	300yw1000-25-110	300	1000	25	980	110	82	jj1-110	300
59	300yw1100-10-55	300	1100	10	980	55	84.5	jj1-55	300
60	350yw1500-15-90	350	1500	15	980	90	83.1	, , , , , , jj1-90	350
61	350yw1200-18-90	350	1200	18	980	90	83.2	jj1-90	350
62	350yw1100-28-132	350	1100	28	740	132	78.5	jj1-132	350
63	350yw1000-36-160	350	1000	36	740	160	82.1	jj1-160	350
