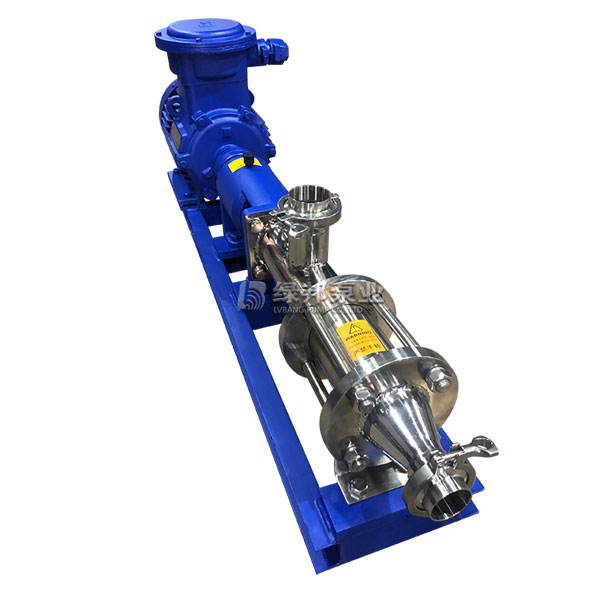

GF型不銹鋼衛生級單螺桿泵

一般來說單螺桿泵可作為一種通用泵。運行速度可高可低,泵的出口額定壓力可隨泵的級數增加而增加,每增加一級,壓力就增加0.6MPa,所以使用范圍極廣:環境保護、船舶工業、石油工業、醫藥、日化、釀造業、建筑工業、采礦工業、化學工業、印刷、造紙工業。

說明書在線閱讀螺桿泵實物圖產品安裝圖紙

下一個產品：沒有了

上一個產品：G型單螺桿泵配調速電機

GF型不銹鋼衛生級單螺桿泵概述

單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”《MONOPUMPS》，德國稱“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。我們對國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產進行不斷的改革創新。目前我單位的產品已自成一體系，壓力為0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我單位生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的正常供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造任務。

GF型不銹鋼衛生級單螺桿泵型號意義

GF型不銹鋼衛生級單螺桿泵使用范圍

GF型不銹鋼衛生級單螺桿泵結構說明

1	出料腔	5	萬向節總成	9	填料壓蓋	13	連軸器
2	拉桿	6	吸入管	10	軸承座	14	軸套
3	螺桿套	7	連節軸	11	軸承蓋	15	軸承
4	螺桿軸	8	填料壓蓋	12	電動機	16	傳動軸
						17	底座

性能參數

型號	轉速 r/min	流量 m3/h	壓力 Mpa	電機 kw	揚程 m	進口 mm	出口 mm
G20-1	960	0.8	0.6	0.75	60	DN25	DN25
G25-1	960	2	0.6	1.5	60	DN32	DN25
G25-2	960	2	1.2	2.2	120	DN32	DN25
G30-1	960	5	0.6	2.2	60	DN50	DN40
G30-2	960	5	1.2	3	120	DN50	DN40
G35-1	960	8	0.6	3	60	DN65	DN50
G35-2	960	8	1.2	4	120	DN65	DN50
G40-1	960	12	0.6	4	60	DN80	DN65
G40-2	960	12	1.2	5.5	120	DN80	DN65
G50-1	960	20	0.6	5.5	60	DN100	DN80
G50-2	960	20	1.2	7.5	120	DN100	DN80
G60-1	960	30	0.6	11	60	DN125	DN100
G60-2	960	30	1.2	15	120	DN125	DN100
G70-1	720	45	0.6	11	60	DN150	DN125
G70-2	720	45	1.2	18.5	120	DN150	DN125
G85-1	720	65	0.6	15	60	DN150	DN150
G105-1	500	100	0.6	22	60	DN200	DN200
G135-1	400	150	0.6	37	60	DN200	DN250
