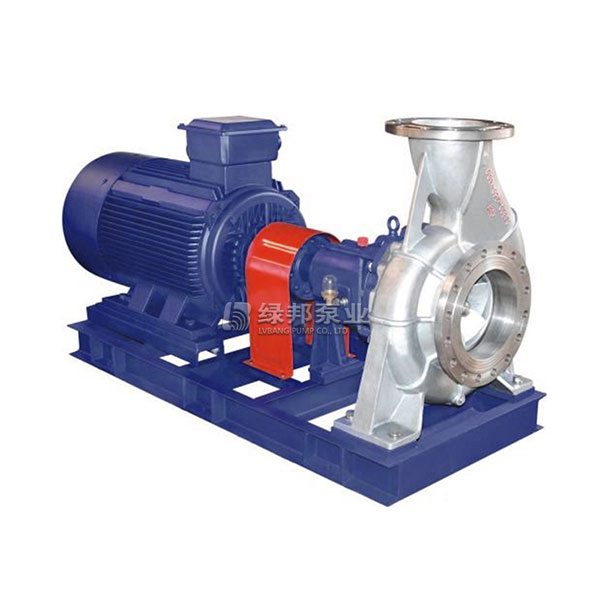

CZ系列標準化工泵

CZ系列標準化工泵輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業。

說明書在線閱讀化工泵實物圖產品安裝圖紙

下一個產品：FP型工程塑料離心泵

上一個產品：S型玻璃鋼離心泵

CZ系列標準化工泵概述

CZ系列標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。CZ系列標準化工泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵。

CZ系列標準化工泵用途

輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。特別適用于：化學和石油化學工業；煉油廠；造紙廠和紙漿業；制糧業 。

CZ系列標準化工泵性能

流量（Q）3.2-2000m3/h

揚程（H）7-160m

工作壓力（P）2.5MPa

工作溫度-80-300度

CZ系列標準化工泵設計特點

用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面非平衡型機械密封。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。

CZ系列標準化工泵輸送介質

1、各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。

2、各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液。

3、各種鹽溶液。

4、各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產品。

5、目前我公司的耐腐蝕材料，能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。

CZ系列標準化工泵性能參數表

泵型號	葉輪型式	泵額定轉速 n=2900r/min					泵額定轉速 n=1450r/min
泵型號	葉輪型式	流量 m3/h	揚 程 m	汽蝕余量 m	效率 %	介質比重為時 1.35 配用電機 功率及型號	流量 m3/h	揚程 m	汽蝕余量 m	效率 %	介質比重為時 1.35 配用電機 功率及型號
CZ32 -160	A	20	36	3.1	62	Y 112M -2 4KW	11	9	1.5	49	Y90S-4 1.1KW
	B	18	32				10	8
	C	17	28				9	7
	D	15	20				6	5
	E	13	14				6	3
CZ32 -200	A	20	50	2.7	51	Y132S2-2 7.5KW	10	13	1	47	Y 90L -4 1.5KW
	B	18	48				9	12
	C	16	40				8	10
	D	15	30				8	8
CZ32 -250	A	20	85	2.1	40	Y 160M2 -2 15KW	11	20	0.9	37	Y 100L 1-4 2.02KW
	B	20	75				10	19
	C	18	65				9	158
	D	15	50				8	11
CZ40 -160	A	30	34	1.5	63	Y132S2-2 7.5KW	15	8	0.5	60	Y 90L -4 1.5KW
	B	28	30				15	7
	C	16	26				14	6
	D	14	18				12	4
CZ40 -200	A	34	50	2.4	60	Y 160M 1-2 11KW	16	13	1.1	57	Y 100L 1-4 2.2KW
	B	30	48				15	12
	C	26	38				14	9
	D	22	30				12	7
CZ40 -250	A	36	85	6	50	Y 180M -2 22KW	20	21	2.5	48	Y 100L 2-4 3KW
	B	34	80				18	20
	C	30	65				16	15
	D	26	50				13	12
CZ40 -315	A	46	140	4	50	Y 200L 2-2 37KW	22	36	1	45	Y132S-4 5.5KW
	B	44	130				22	32
	C	40	100				20	24
	D	34	80				18	18
CZ50 -160	A	55	34	2.9	73	Y 160M 1-2 11KW	30	8	1.6	70	Y 90L -4 1.5KW
	B	50	30				26	7
	C	46	26				24	6
	D	40	18				20	4
CZ50 -200	A	65	56	4	72	Y 160L -2 18.5KW	34	14	1.5	70	Y 100L 1-4 2.2KW
	B	65	50				32	12
	C	50	40				30	10
	D	40	32				24	7
CZ50 -250	A	65	85	3	64	Y 200L 2-2 37KW	34	21	1.1	59	Y 112M -4 4KW
	B	60	80				30	20
	C	55	65				26	16
	D	45	50				24	12
CZ50 -315	A	80	140	5	60	Y280S-2 75KW	42	36	1.8	58	Y 132M -4 7.5KW
	B	75	135				42	32
	C	70	110				40	26
	D	65	85				36	20
CZ65 -160	A	100	32	3	74	Y 180M2 -2 15KW	50	8	1.5	68	Y 100L 1-4 2.2KW
	B	90	32				48	7
	C	90	24				46	6
	D	80	14				38	4

CZ65 -200	A	100	54	3.2	73	Y 180M -2 22KW	50	13	1	73	Y 112M -4 4KW
	B	90	50				46	12
	C	90	40				42	10
	D	70	30				36	7
CZ65 -250	A	115	85	3.4	71	Y 225M -2 45KW	54	21	0.9	67	Y 160M -4 11KW
	B	115	75				50	20
	C	100	65				46	16
	D	80	50				40	10
CZ65 -315	A	135	135	5.5	66	Y 280M -2 90KW	64	32	1.3	62	Y 160M -4 11KW
	B	130	125				61	30
	C	115	115				56	28
	D	110	110				54	24
	E	90	85				50	20
	F	75	70				52	16
CZ80 -160	A	170	30	4.2	76	Y 180M -2 22KW	75	8	2.2	70	Y 100L 2-4 3KW
	B	160	26				70	7
	C	150	22				70	5
	D	130	16				65	4
CZ80 -200	A	150	50	3.8	79	Y 200L 2-2 37KW	80	12	1.9	73	Y132S-4 5.5KW
	B	140	46				75	11
	C	130	38				65	9
	D	110	26				60	6
CZ80 -250	A	190	80	5	80	Y280S-2 75KW	90	20	1.3	78	Y 160M -4 11KW
	B	180	75				90	19
	C	170	70				85	17
	D	150	55				75	14
	E	130	47				70	11
CZ80 -315	A	200	130	5.5	76.5	Y315S-2 110KW	100	32	1.3	72.5	Y 160L -4 15KW
	B	180	125				95	30
	C	160	100				85	24
	D	150	75				70	18
CZ80 -400	A						105	52	1.2	63	Y 200L -4 30KW
	B						100	50
	C						90	44
	D						80	38
	E						75	30
CZ100 -200	A	220	45	4	81	Y 225M -2 45KW	115	11	1.2	80	Y132S-4 5.5KW
	B	200	40				100	10
	C	180	30				90	8
	D	150	25				80	6
CZ100 -250	A	280	75	4.9	81.5	Y 280M -2 90KW	130	20	1.2	75.5	Y 160L -4 15KW
	B	250	70				130	18
	C	230	55				120	14
	D	200	40				100	10
CZ100 -315	A	270	135	5.5	75.5	Y 315M2 -2 160KW	132	32	1.5	72	Y 200L -4 30KW
	B	250	130				120	30
	C	230	100				100	26
	D	200	85				90	21
CZ100 -400	A						150	50	2	70	Y 225M -4 45KW
	B						140	48
	C						120	40
	D						100	30
